Wśród elementów montażowych niezbędnych do prawidłowego osadzenia prowadnic okrągłych kluczową rolę odgrywa wspornik wałka. To podzespół zaprojektowany z myślą o zapewnieniu sztywności i osiowości układów prowadzenia liniowego, co ma bezpośredni wpływ na dokładność pracy maszyn. Podstawowym zadaniem, jakie pełni ten element, jest stabilne zamocowanie prowadnicy okrągłej do podstawy maszyny lub ramy konstrukcyjnej. Eliminuje on ryzyko przemieszczania się wału pod wpływem obciążeń dynamicznych oraz sił działających podczas ruchu tulei tocznych. Prawidłowo dobrany uchwyt gwarantuje, że oś prowadzenia pozostaje niezmienna w czasie pracy, co jest warunkiem koniecznym dla zachowania precyzji pozycjonowania. W układach, gdzie wałki nie są podparte na całej długości, wsporniki końcowe stanowią jedyny punkt oparcia, przejmując na siebie wszystkie naprężenia wynikające z masy transportowanych ładunków oraz prędkości przesuwu.

Rodzaje i charakterystyka konstrukcyjna uchwytów

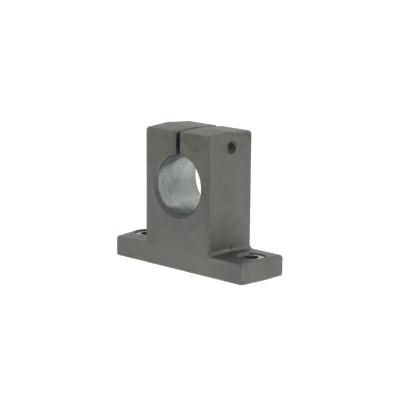

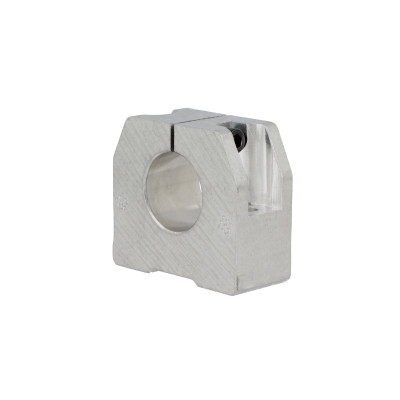

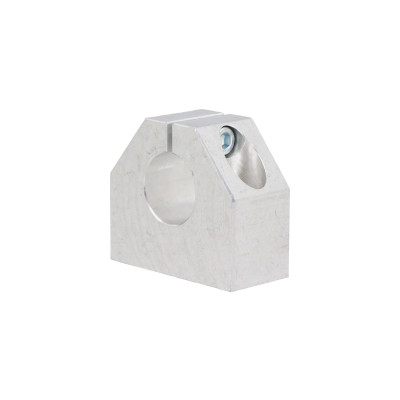

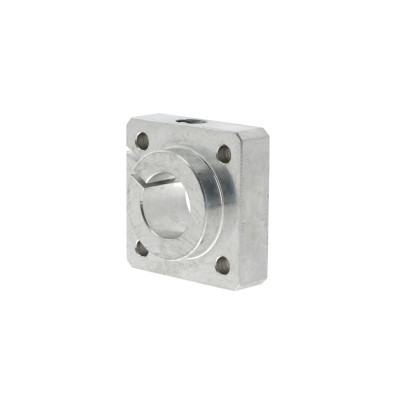

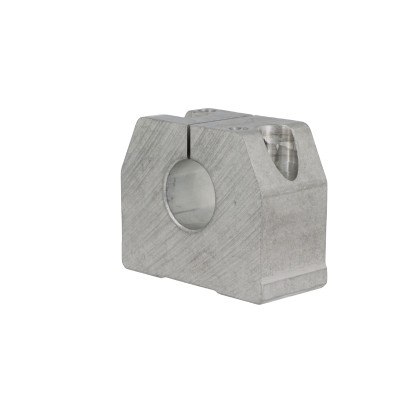

Współczesna mechanika wykorzystuje różne warianty mocowań, które dobiera się pod kątem orientacji wału oraz dostępnej przestrzeni montażowej. Wspornik wałka występuje najczęściej w wersji stojącej lub kołnierzowej, co pozwala na pionowe lub poziome osadzenie prowadnicy. Konstrukcje te są zwykle wyposażone w otwory przelotowe ułatwiające przykręcenie do korpusu maszyny oraz śrubę zaciskową, która pewnie unieruchamia wałek w gnieździe wspornika. Precyzyjne wykonanie otworu wewnętrznego zapewnia idealne pasowanie, co zapobiega powstawaniu luzów i wibracji. Dzięki ustandaryzowanym wymiarom komponenty te są w pełni wymienne i łatwe w integracji z istniejącymi projektami technicznymi. W sprzedaży mamy również elementy uzupełniające prowadnice rolkowe przemysłowe.

Wspornik wałka – wpływ poprawnego montażu na żywotność tulei tocznych

Zastosowanie elementu, jakim jest wspornik wałka, ma pośredni, ale kluczowy wpływ na trwałość łożysk liniowych. Niewłaściwe zamocowanie prowadnicy prowadzi do ugięć lub braku równoległości w układach dwuwałowych, co skutkuje nierównomiernym rozkładem sił wewnątrz tulei tocznych. Powoduje to przyspieszone zużycie bieżni wałka oraz elementów tocznych, zwiększając koszty serwisowe. Stabilne podparcie końców wału przez odpowiednio sztywne wsporniki pozwala na płynną pracę łożysk, redukcję oporów tarcia oraz wyciszenie pracy całego modułu liniowego. Inwestycja w solidne systemy mocowań jest zatem strategią optymalizacji kosztów utrzymania ruchu i poprawy bezawaryjności parku maszynowego.
