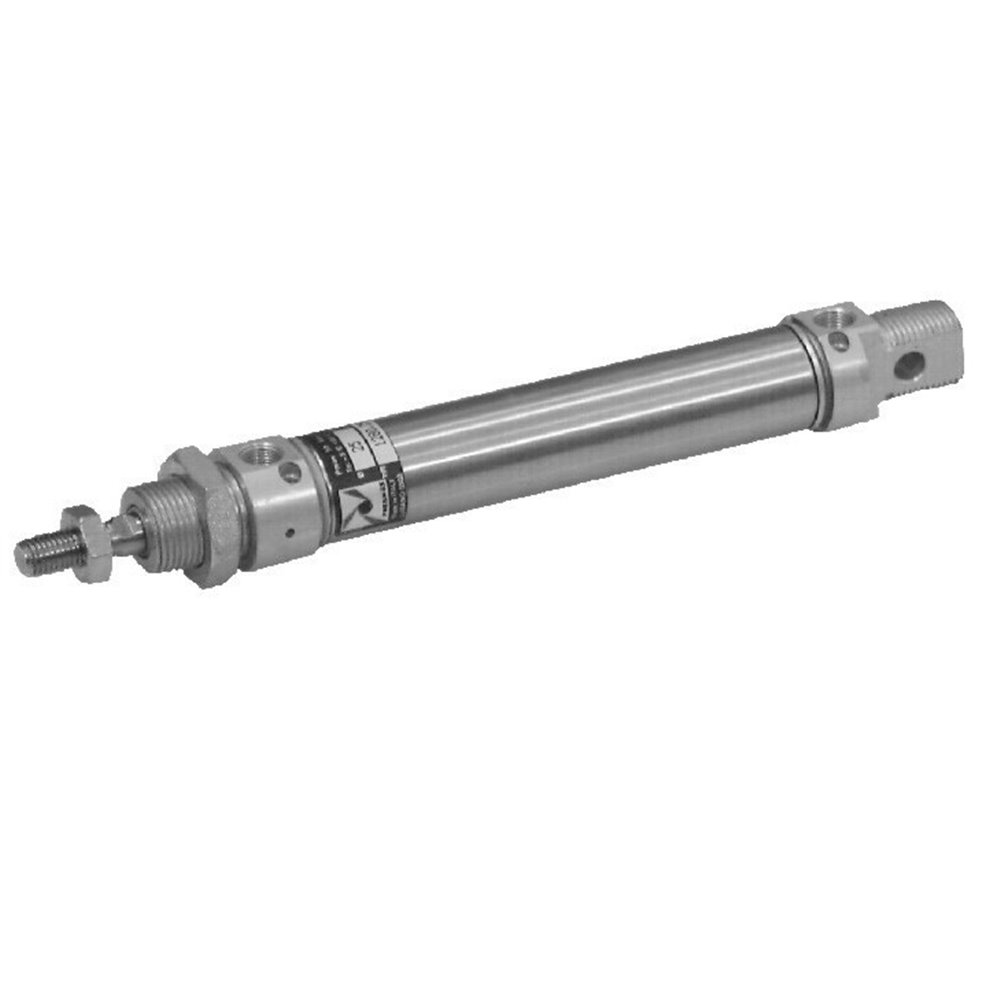

PX SIŁOWNIK ISO 6432 MIR D16 SKOK 95MM MAGNETYCZNY, AMORTYZACJA
PNEUMAX# 1280.16.0095.A.M
45574

PX SIŁOWNIK ISO 6432 MIR D16 SKOK 95MM MAGNETYCZNY, AMORTYZACJA (PNEUMAX 1280.16.0095.A.M)

45574
Siłowniki okrągłe
Grupa produktowa
PX-PNEUMAX
Medium
Sprężone powietrze
Uszczelnienie
NBR
Ciśnienie robocze
Max. 10 BAR
Producent
Pneumax
Skok siłownika
95
Średnica tłoka
16
Norma
ISO6432

Symbol: PNEUMAX# 1280.16.0095.A.M

Kod produktu: 45574

Dostępność:(sztuk) 0

Większa ilość: (dni roboczych) Produkcja

Produkcja. Realizacja 4-5 dni roboczych Skontaktuj się z nami

Baza danych aktualizowana raz dziennie. Towar w międzyczasie może zostać sprzedany.

242.35 zł Netto
298,08 zł
Produkcja

Cena obowiązuje wyłącznie przy zakupuje za pośrednictwem platformy B2B

Ilość
Dodaj do listy życzeń
Dodaj do porównania

Siłownik 1280.16.0095.A.M. magnetyczny + amortyzacja Pneumax ISO 6432, Ø 16 mm, skok 95 mm.

Dane techniczne siłownika:

- średnica tłoka: Ø 16 mm

- skok siłownika: 95 mm

- ciśnienie robocze: max. 10 BAR

- magnetyczny + amortyzacja

- pokrywy: aluminium

- tuleja: stal nierdzewna AISI 304

- tłoczysko: stal nierdzewna AISI 303

- tłok: mosiądz (Ø8-10-12) aluminium (Ø16-20-25)

- mocowanie: stal malowana kataforetycznie

- widełki tłoczyska: stal ocynkowana

- zakres temperatur: od -5°C do +70°C ze standardowym uszczelnieniem NBR, wersja z magnesem lub bez

- jednostronne tłoczysko

- podwójnego działania

.

Istnieje możliwość wykonania siłownika o dowolnym skoku pod zamówienie.

-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Siłowniki z serii 1280 to popularne standardowe siłowniki okrągłe zgodne z normą ISO 6432, stosowane w automatyce przemysłowej do napędu liniowego przy zastosowaniu sprężonego powietrza. Dostępne różnego typu mocowania i osprzęt. Dla siłowników pojedynczego działania maksymalny skok wynosi 50 mm. Zwiększenie skoku powoduje nieproporcjonalny wzrost gabarytów siłownika (maksymalny skok wersji specjalnych nie może przekroczyć 100 mm).

Ogólne cechy serii 1280:

- Standard ISO 6432 - gwarantuje wymienność z innymi siłownikami o tej samej normie.

- Konstrukcja: okrągła, tłoczyskowa - klasyczny cylinder tłokowy o małych i średnich średnicach tłoka.

- Materiały: pokrywy: utwardzone i anodyzowane aluminium, tuleja: stal nierdzewna AISI 304, tłoczysko: stal nierdzewna AISI 303, tłok: mosiądz (Ø8-10-12) aluminium (Ø16-20-25)

- Wersja: MIR - pokrywy z utwardzonego aluminium zaciśnięte na rurze wykonanej ze stali AISI 304,

- Dwustronne działanie (double-acting): powietrze działa zarówno na wysuwie jak i wsuwie tłoka.

- Amortyzacja: wiele modeli ma regulowana amortyzację (pneumatyczną lub mechaniczną) dla łagodnego końca stoku.

- Uszczelnienie: standardowo guma olejoodporna NBR, uszczelnienie tłoczyska - poliuretan (uszczelki do wyższych temperatur HNBR lub FPM dostępne na życzenie)

- Mocowania: stal malowana kataforetycznie

- Medium: filtrowane powietrze, najlepiej jeśli naolejone (kontynuować naolejanie)

- W przypadku pracy w niższych temperaturach, powietrze musi być osuszone. Używać olejów hydraulicznych klasy H (ISO Vg32) dla właściwego, stałego naolejania.

.

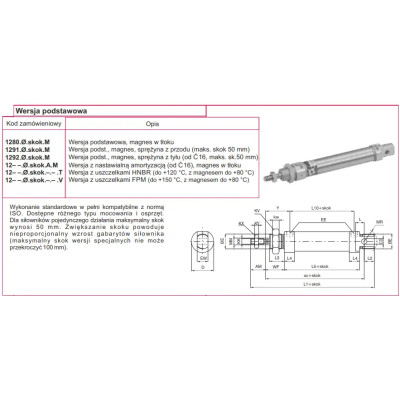

Dostępne wersje serii 1280/1281/1282:

1280.Ø.skok - wersja podstawowa

1291.Ø.skok - wersja podstawowa, sprężyna powrotna (maksymalny skok 50 mm)

1292.Ø.skok - wersja podstawowa, sprężyna z tyłu, od Ø 16 (maksymalny skok 50 mm)

---------------------------------------------------------------------------------------------------------------------

1281.Ø.skok - wersja bez tylnego oka

1293.Ø.skok - wersja bez tylnego oka, sprężyna powrotna (maksymalny skok 50 mm)

1294.Ø.skok - wersja bez tylnego oka, sprężyna z tyłu, od Ø 16 (maksymalny skok 50 mm)

---------------------------------------------------------------------------------------------------------------------

1282.Ø.skok - wersja z tłoczyskiem pchająco-ciągnącym (push-pull)

---------------------------------------------------------------------------------------------------------------------

12xx.Ø.skok.A - regulowana amortyzacja (od Ø16)

12xx.Ø.skok.M - magnetyczny tłok

12xx.Ø.skok.A.M. - regulowana amortyzacja (od Ø 16) i magnetyczny tłok

12xx.Ø.skok. .... V - wersja z uszczelnieniami FPM

12xx.Ø.skok. .... T - wersja z uszczelnieniami HNBR

.

Dostępne uszczelnienia:

Uszczelnienie standardowe: Guma NBR olejoodporna + PUR poliuretan dla uszczelnienia tłoczyska

Uszczelnienie specjalne: FPM lub HNBR

.

Skoki standardowe dla wersji podwójnego działania:

- od Ø 8 do Ø 10 mm - 15-20-50-75-80-100 mm

- od Ø 12 do Ø 16 mm - 15-25-50-75-80-100-150-160-200-250-300 mm

- od Ø 20 do Ø 25 mm - 15-25-50-75-80-100-150-160-200-250-300-320-350-400 mm

- od Ø 32 - 15-25-50-75-80-100-150-160-200-250-300-320-350-400-450-500 mm

.

Skoki dla wersji podwójnego działania:

- wersja ze sprężyną z przodu od Ø 8 - Ø 32 mm - maksymalny skok 50 mm

- wersja ze sprężyną z tyłu od Ø 16 do Ø 32 mm - maksymalny skok 50 mm

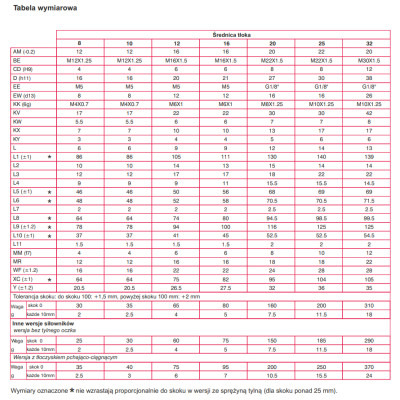

Tabela wymiarowa siłownika:
